气体管路往往隐藏在设备背后，充当着现代工业“沉默的搬运工”。从半导体工厂的9N级纯度要求，到加氢站70MPa的高压挑战，连接与密封不仅是工艺的血管，更是安全生产的核心命门。一颗螺丝的松动，可能导致数百万的损失。
01 硬核拆解：五大主流连接形式
1. 螺纹连接：经济性与风险的博弈
螺纹连接是工业中最基础的形式，虽然成本低廉，但在高精尖领域正逐渐边缘化。高纯气体管道缠绕PTFE生料带时，必须在端口预留2-3个凸牙不缠绕，防止碎屑落入管内造成微粒污染。
⚠️ 禁区警示：氢气管道明确禁止使用螺纹连接。由于氢分子极小且易燃易爆，螺纹配合间隙的微泄漏风险是不可接受的。 |

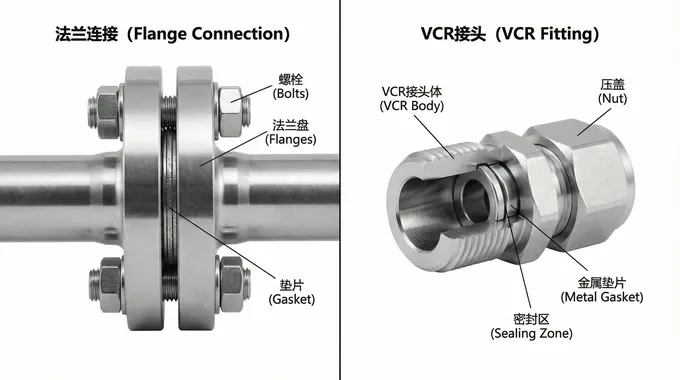

2. 法兰连接：模块化设计的重型选手
法兰是可拆卸连接的中流砥柱。现代高纯系统已淘汰石棉垫片，转而使用软金属（银、铜）或PTFE垫片。密封的关键在于预紧力管理。
? 事故案例：某半导体工厂曾发生氦气严重泄漏，调查发现竟是因为法兰螺栓扭矩偏差，导致局部应力集中，密封垫片受力不均，年损失超百万元。 |
3. 焊接连接：追求原子级的永久密封
当安全性要求达到极致时，焊接是唯一选择。高纯气体标配全自动轨道氩弧焊。必须警惕“气体残留空间（Dead Space）”，承插焊容易积聚杂质，而优化的套管焊接可将死空间控制在5mm以内。
? 事故案例：某实验室铜管焊接时氮气保护中断，导致焊口高温氧化发黑，引发铜离子污染气体事件。 |
4. 卡套连接：精密仪器界的“乐高”
双卡套设计通过分离密封与抓紧功能，将泄漏率降低了2个数量级。卡套硬度需HRC≥45以保证有效“咬入”。但卡套最怕振动，长期微震可能导致螺母松动。
5. VCR连接：半导体行业的终极防线
如果说螺纹是“经济适用房”，VCR就是“顶奢豪宅”。它通过挤压高纯镍垫片实现零泄漏，是超高纯（UHP）和剧毒气体的标配。
?️ 操作禁忌：安装必须使用专用扭矩扳手。过度拧紧会导致密封面镀银层脱落，某芯片厂因此导致昂贵的接头寿命缩短了60%。 |
02 技术演进：从“堵漏”到“智能感知”
? 金属密封的极限突破：Delta密封环技术利用金属弹塑性变形，已在600℃高温、25MPa高压下实现超10年零泄漏。
? 柔性材料的降维打击：ePTFE（膨胀聚四氟乙烯）通过双向拉伸制造微孔结构，将气体渗透率降至传统PTFE的1/10。
? 万物互联的监测：在VCR接头中嵌入微型压力传感器，实时分析密封状态，可将计划外停机时间减少75%。
03 场景实战：三大领域的黄金标准
A. 半导体特气输送：纯度即生命
方案：VCR接头 + 全自动氩弧焊管道 + 316L不锈钢。
安装前必须进行等离子清洗，去除表面氧化层。某12英寸晶圆厂通过极致工艺，将剧毒硅烷泄漏率压低至 1×10⁻⁹。
B. 医疗气体系统：生物相容性是底线
方案：316L卡套连接 + 隔膜阀。
所有密封圈必须通过 USP Class VI 生物相容性认证，严防析出物导致患者感染，并严格执行NFPA 99保压测试。
C. 氢能基础设施：对抗“氢脆”与高压
方案：双卡套接头 + 锥螺纹复合结构。
必须使用氢相容性密封材料（如氢化丁腈橡胶），防止氢分子渗透和金属脆化。
04 结语
气体管路的连接与密封，看似简单的机械组装，实则是材料学、力学与精密加工的综合博弈。对于工程人员而言，理解每一种连接形式背后的原理与局限，严格执行安装规范，不仅是对工程质量负责，更是对生命的敬畏。不要让一颗松动的螺母，成为系统的阿喀琉斯之踵。
