DN、ID、OD傻傻分不清？一文讲透管径参数，彻底告别工程返工！
在管道系统设计、安装与维护过程中，管径的选择与标注是核心环节。然而，公称管径（DN）、内径（ID）和外径（OD）这三个关键参数常因概念混淆导致工程错误。例如，某化工项目因误将DN100等同于100mm内径，导致管道流量不足引发系统瘫痪；某建筑给排水工程因混淆DN与De标注，造成管件无法匹配，工期延误数月。这些案例揭示了一个普遍问题：行业从业者对DN、ID、OD的定义及关系存在认知偏差。本文将通过标准解析、数值对比和工程案例，系统梳理三者差异，为专业人士提供权威参考。
一、核心概念定义与标准依据
1.1 公称管径（DN）的标准化定义
根据国家标准GB/T 1047-2005《管道元件DN（公称尺寸）的定义和选用》，公称管径（Nominal Diameter，DN）是管道系统中用于标识管路附件规格的标准化尺寸，采用“DN+数字”表示（如DN15、DN100）。其本质是人为规定的名义尺寸，既不直接对应实际内径，也不等同于外径，而是通过标准化实现管件互换性。例如，DN100无缝钢管的实际外径可能为108mm或114mm，内径则因壁厚差异在98-104mm间波动。
标准演进：
1995版GB/T 1047允许使用NPS（公称管子尺寸）等替代标识；
2005版明确DN作为首选标识，并与国际标准ISO 6708:1995完全等同；
2025年实施的GB/T 1047-2025进一步细化DN系列，新增DN1200、DN1400等超大口径规格。

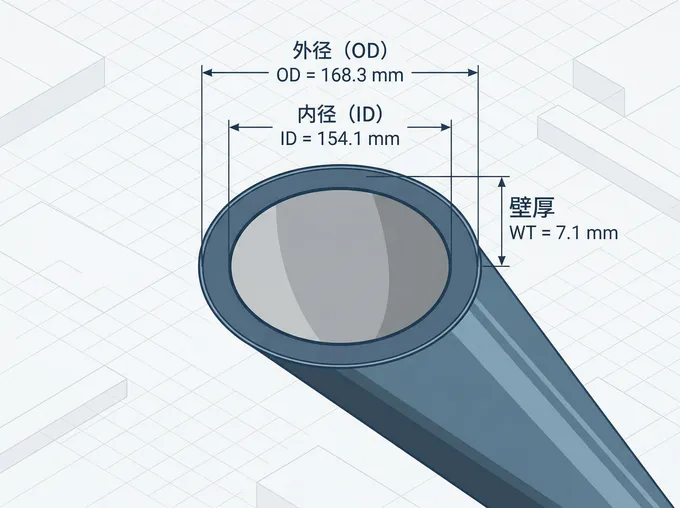

1.2 内径（ID）与外径（OD）的物理定义
内径（ID）：管道内壁之间的直线距离，直接决定流体通流能力。例如，DN50焊接钢管（外径57mm，壁厚3.5mm）的内径为50mm。测量需使用内径千分尺，精度达±0.01mm。 | 外径（OD）：管道外壁之间的直线距离，是管件连接、支撑设计的关键参数。如DN200螺旋钢管的外径统一为219mm，但内径随壁厚变化在197-207mm间。测量采用游标卡尺，误差控制在±0.05mm以内。 |
二、DN与ID、OD的数值关系解析
2.1 DN与OD的关联模型
理论公式： DN ≈ OD − 2 × 壁厚 该公式仅适用于薄壁管（壁厚/外径≤0.1），对厚壁管误差可达10%以上。 |
例如：DN150无缝钢管（OD=168.3mm，壁厚8mm）：168.3 − 2 × 8 = 152.3mm。实际DN值为150mm，误差1.5%。DN300螺旋钢管（OD=323.9mm，壁厚12mm）：323.9 − 2 × 12 = 299.9mm。与DN300偏差0.03%，符合标准允许范围。
2.2 DN与ID的动态关系
同一DN值下，不同压力等级或管系列的壁厚差异导致内径波动。实际流量需根据内径修正，公式为：
Q实际 = Q理论 × (ID实际 / ID理论)² |
例如，设计按DN100（ID=100mm）计算流量为100m³/h，若实际内径为95mm，则实际流量为：100 × (95/100)² = 90.25m³/h。
三、不同管材的标注体系差异
3.1 金属管材的标注规则
管材类型 | 标注方式 | 示例 |
镀锌钢管 | DN | DN15、DN20 |
无缝钢管 | OD×壁厚 | Φ108×4、Φ219×8 |
焊接钢管 | OD×壁厚 | Φ325×10、Φ426×12 |
3.2 非金属管材的标注规则
管材类型 | 标注方式 | 示例 |
PVC管 | De×e | De110×4.2 |
PE管 | De×e | De200×11.9 |
混凝土管 | d（内径） | d300、d800 |
四、工程应用中的常见误区与解决方案
误区一：DN=ID或DN=OD 案例：某供热项目选用DN200螺旋钢管，设计流量为300m³/h。施工单位误认为DN200即内径200mm，实际内径因壁厚12mm仅为193.7mm，导致流量不足280m³/h，系统无法达标。 解决方案：建立DN-ID-OD对照表，明确不同管材的转换关系；采用三维设计软件自动校验管径匹配性。 |
误区二：混淆DN与NPS标注 案例：某跨国项目同时采用DN（公制）和NPS（英制）标注，DN150（OD=168.3mm）被误认为NPS6（OD=168.3mm），但NPS6的壁厚系列与DN150不同，导致法兰螺栓孔错位。 解决方案：统一标注体系，优先采用DN；在合同中明确标注标准。 |
误区三：忽视管系列（Schedule）影响 案例：某化工管道选用DN50 SCH80钢管（壁厚6.02mm），但阀门按SCH40（壁厚3.91mm）选型，导致法兰无法密封。 解决方案：制定管件选型规范，强制要求管材、阀门、法兰的Schedule一致；采用智能选型系统自动匹配管系列。 |
结论
公称管径DN作为管道系统的标准化语言，其与内径、外径的差异是工程设计的核心要点。DN是名义尺寸，不直接对应物理尺寸；ID是流量决定因素，需根据壁厚动态修正计算；标注体系因管材而异，金属管多用DN，非金属管常用De或d。在管道系统向智能化、集成化发展的背景下，深入理解DN、ID、OD的关系不仅是技术要求，更是保障工程安全、提升效率的必然选择。
