在机械制造、管道工程及工业自动化领域，螺纹作为连接与密封的核心部件，其标准化程度直接影响系统的可靠性与安全性。本文将系统梳理NPT、PT、PF、G、ZG、RC、M七种常见螺纹的起源、结构特征、应用场景及技术差异，为工程师提供选型与设计的参考依据。
一、螺纹分类体系与核心参数
1. 管螺纹的两大体系
英制管螺纹：以惠氏螺纹为基础，牙型角为55°，包括PT、G、ZG（RC）等类型，广泛应用于欧洲、日韩及中国。
美制管螺纹：以统一螺纹为基础，牙型角为60°，典型代表为NPT，主导北美市场。
公制螺纹：以螺距为参数，如M螺纹，采用60°等边牙型，常见于中国及国际标准化场景。
2. 关键参数对比
| 参数 | NPT | PT/ZG/RC | G | M |
|---|---|---|---|---|
| 牙型角 | 60° | 55° | 55° | 60° |
| 锥度 | 1:16 | 1:16 | 圆柱（0°） | 圆柱（0°） |
| 密封方式 | 锥度自密封 | 锥度自密封 | 需密封垫圈 | 需密封材料 |
| 标准体系 | ASME B1.20.1 | ISO 7-1 | ISO 228-1 | GB/T 196 |
| 应用地域 | 北美 | 欧洲/日韩 | 全球 | 中国/国际 |
二、NPT螺纹：美制锥管螺纹的标杆
1. 结构特征
锥度设计：螺纹轴线与基准面垂直，小端基准距离（L1）公差为±P（螺距），有效螺纹长度需满足装配余量要求。
配合方式：
锥/锥配合（NPT/NPT）：适用于高压场景，如液压系统，连接强度高。
柱/锥配合（NPSC/NPT）：用于低压静载场合，如水管连接，安装便捷。
2. 技术标准
尺寸计算：
中径：D₂ = D - 0.8P
小径：D₁ = D - 1.6P
标记示例：
中国标准：NPT 4-LH（4英寸左旋螺纹）
美国标准：4-8NPT-LH（4英寸，每英寸8牙，左旋）
3. 应用场景
北美工业：石油化工管道、机床液压系统、天然气输送。
典型案例：美国API标准油管接头，采用NPT 2-11.5规格，承受压力达35MPa。
4. 密封挑战
螺旋泄漏路径：未使用密封剂时，牙顶与牙根交界处易形成微小间隙。
解决方案：涂抹聚四氟乙烯生料带或液体螺纹锁固剂，提升密封压力至2.5MPa以上。
三、PT/ZG/RC螺纹：英制锥管螺纹的演进
1. 代号溯源
PT：日本旧JIS标准代号，现统一为ISO 7-1（R螺纹）。
ZG：中国旧机械制图标准代号，现改为Rc（圆锥内螺纹）或R2（圆锥外螺纹）。
RC：ISO标准圆锥内螺纹代号，与R2外螺纹配合使用。
2. 结构特征
锥度设计：1:16锥度，牙型角55°，螺距按英制标准确定（如RC1/2螺距为1.814mm）。
配合方式：
柱/锥配合（Rp/R1）：圆柱内螺纹与圆锥外螺纹，适用于低压水管。
锥/锥配合（Rc/R2）：圆锥内螺纹与圆锥外螺纹，适用于高压液压系统。
3. 技术标准
公差控制：
中径公差：±0.05mm
表面粗糙度：Ra≤1.6μm
密封压力：
理论自密封压力：0.8-1.0MPa
配合密封剂后：可达35MPa（如RC1/4螺纹）
4. 应用场景
欧洲工业：德国DIN标准液压阀块连接，采用Rc 3/4规格。
亚洲市场：日本JIS B 0203标准气动管路，常用PT1/8螺纹。
中国案例：上海宝钢液压系统，Rc1螺纹连接压力表，泄漏率≤0.001m³/min。
四、G螺纹：非密封圆柱管螺纹的普及
1. 结构特征
圆柱设计：无锥度，牙型角55°，需配合密封垫圈（如O型圈）或生料带使用。
尺寸标记：以英寸为单位（如G1/2表示直径1/2英寸），行业俗称“分”（1/4英寸=2分）。
2. 技术标准
国际标准：ISO 228-1，与Rp（圆柱内螺纹）等效。
公差要求：
螺距公差：±0.05mm
牙型高度公差：±0.03mm
3. 应用场景
机械设备：德国西门子电机接线盒，采用G3/4螺纹连接电缆密封接头。
汽车工业：丰田发动机冷却水管路，G1/4螺纹连接传感器。
建筑领域：中国国家标准GB/T 7307-2001规定，消防喷淋系统采用G1螺纹接口。
五、PF螺纹：日标平行管螺纹的特殊性
1. 结构特征
平行设计：圆柱螺纹，牙型角55°，与G螺纹外观相似但标准不同。
标准体系：JIS B 0202，与ISO 228-1不兼容，需专用工具加工。
2. 应用场景
日本设备：三菱重工压缩机进气口，采用PF1/2螺纹连接过滤器。
亚洲市场：韩国现代船舶管路系统，PF3/4螺纹用于海水冷却管道。
六、M螺纹：公制螺纹的国际化
1. 结构特征

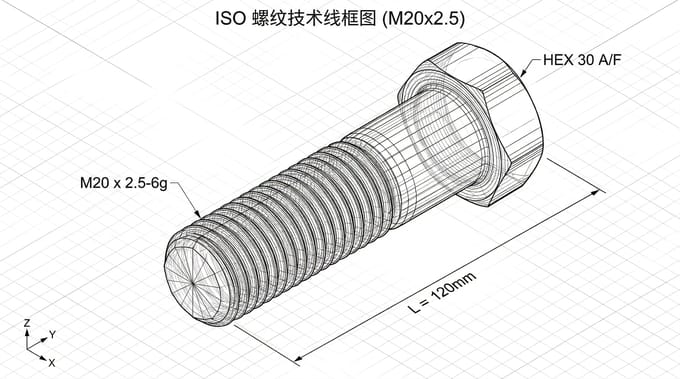

螺距参数：以毫米为单位（如M8×1.25表示公称直径8mm，螺距1.25mm）。
牙型角：60°等边牙型，强度高于英制螺纹。
2. 技术标准
国际标准：ISO 68-1，中国标准GB/T 196。
公差等级：
粗牙：6g（外螺纹）/6H（内螺纹）
细牙：5g/5H
3. 应用场景
通用机械：中国海尔洗衣机电机轴，采用M6×1螺纹连接皮带轮。
精密仪器：瑞士劳力士手表表冠，M0.5×0.2螺纹用于防水密封。
七、螺纹选型与安装指南
1. 选型原则
密封需求：
自密封场景：优先选择NPT、PT/RC锥管螺纹。
非密封场景：选用G螺纹或M螺纹，配合密封材料。
压力等级：
低压（≤1.6MPa）：G螺纹或PT“柱/锥”配合。
高压（＞1.6MPa）：NPT“锥/锥”配合或PT“锥/锥”配合。
地域标准：
北美市场：强制采用NPT螺纹（ANSI B1.20.1）。
欧洲市场：优先选择PT/RC螺纹（ISO 7-1）。
中国市场：新项目推荐使用ISO标准，旧设备维护可兼容ZG代号。
2. 安装要点
拧紧力矩：
RC1/8螺纹：8-12N·m
NPT1/2螺纹：25-35N·m
M10螺纹：40-50N·m（依材料硬度调整）
密封处理：
锥管螺纹：涂抹乐泰577密封胶，缠绕3-5圈生料带。
圆柱螺纹：使用O型圈（如丁腈橡胶，硬度70Shore A）。
检测方法：
气压测试：1.5倍工作压力下保压15分钟，泄漏率≤0.5%。
染色渗透检测：检查螺纹牙型表面裂纹。
八、未来趋势：螺纹标准的统一化
随着全球贸易一体化进程加速，螺纹标准的兼容性成为关键议题。国际标准化组织（ISO）正推动以下变革：
代号统一：逐步淘汰ZG等旧代号，推广Rc/R2等ISO标准代号。
参数互换：通过公式转换实现NPT与PT螺纹的兼容设计（如锥度1:16通用化）。
数字化建模：利用Autodesk Fusion等软件建立螺纹参数库，支持三维建模与虚拟装配。
结语
从NPT的锥度自密封到M螺纹的螺距标准化，从PT的英制体系到G螺纹的国际化普及，螺纹技术的演进映射出工业文明对精密连接的不懈追求。工程师需深入理解各类螺纹的结构本质与应用边界，方能在复杂工程场景中实现安全、高效与经济的平衡。
