在工业流体系统中，管道连接是保障系统安全运行的核心环节。双卡套接头作为一种无需焊接、可重复拆装的机械连接方式，凭借其卓越的密封性能和抗振动能力，广泛应用于石油化工、半导体制造、航空航天等领域。其密封可靠性并非单一因素决定，而是精密结构设计、优质管材选择与先进制造工艺共同作用的结果。本文将从双卡套接头的结构原理、管材适配性及协同作用机制三个维度，深入解析其实现可靠密封的核心逻辑。
一、双卡套接头的结构创新：双重密封与机械锁紧的协同

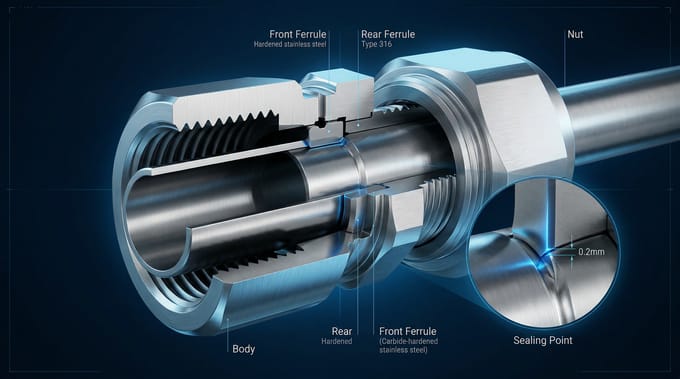

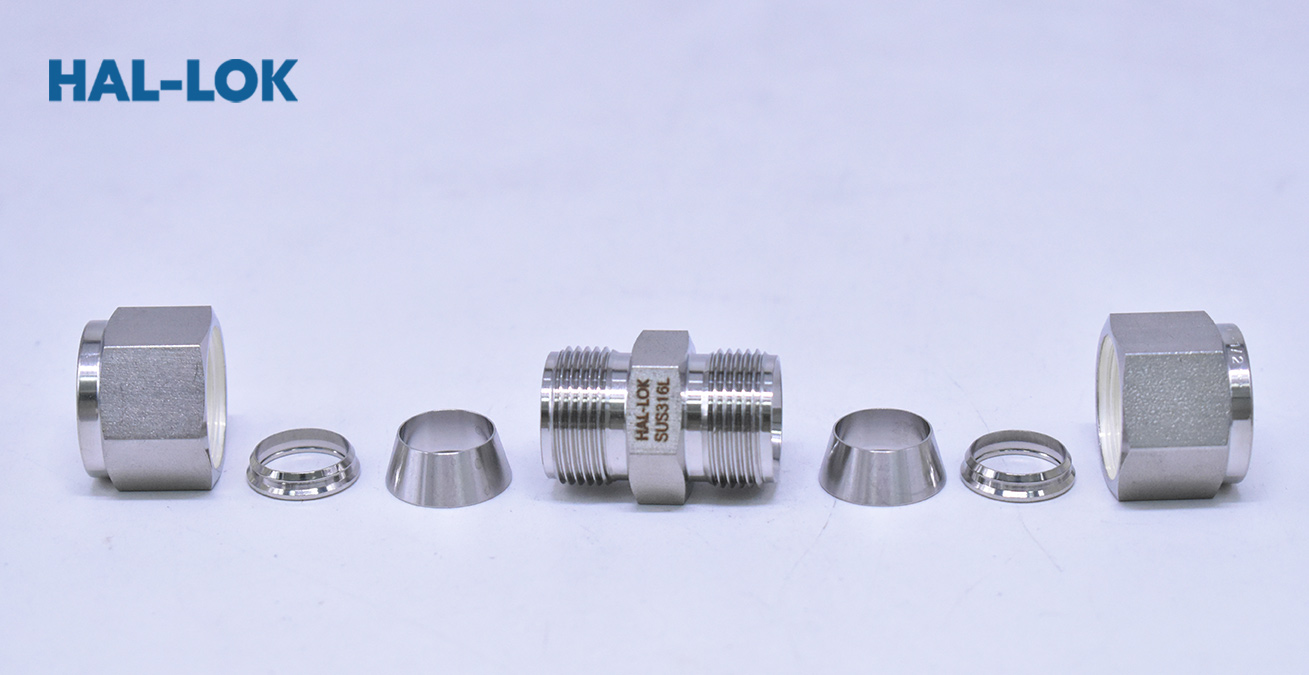

双卡套接头的核心设计突破在于采用前后双卡套结构，通过机械变形实现密封与锁紧的双重功能。这一设计解决了传统单卡套接头易泄漏、耐振动性差等痛点，其密封机制可分为三个阶段：
1.1 初始密封：前卡套的塑性变形
当螺母旋紧时，后卡套在轴向力作用下向前推进，推动前卡套与接头本体的锥形斜面接触。前卡套在斜面挤压下发生塑性变形，其内径逐渐收缩并嵌入管材外壁，形成第一道金属对金属的密封线。这一过程的关键在于：
刃口角度控制：前卡套刃口角度严格遵循ISO 8434-1标准设计为24°±0.5°，确保切入深度精确控制在0.02-0.05mm之间，既形成足够接触应力（≥200MPa），又避免过度切入损伤管材。
材料匹配性：前卡套通常采用316不锈钢或高碳合金钢，其硬度（HV 300-400）高于管材（HV 150-200），确保在变形过程中主导密封面形成。
1.2 二次密封：后卡套的机械支撑
随着螺母进一步旋紧，后卡套在轴向力作用下向前卡套施加额外压力，迫使其后端抬起并与接头本体斜面形成第二道密封。此时，后卡套自身也发生弹性变形，其前端刃口嵌入管材外壁，形成机械锁紧结构。这一设计的精妙之处在于：
双波浪变形：前卡套在前后卡套共同作用下产生双波浪塑性变形，第一道波浪形成密封，第二道波浪提供抗振动支撑。实验数据显示，这种结构可使接头抗振动频率提升至200Hz以上，远超单卡套接头的50Hz。
应力分散机制：后卡套通过凸耳结构将轴向力转化为径向夹持力，使应力均匀分布在管材圆周上，避免局部应力集中导致的泄漏风险。
1.3 扭矩控制：精密安装的保障
双卡套接头的密封性能高度依赖安装扭矩的精确控制。以派克A-LOK接头为例，其标准安装流程要求：
初始预紧：手指拧紧螺母至接触接头本体；
标记定位：在螺母6点位置做标记；
最终旋紧：用扳手旋转螺母1¼圈（540°），使标记移动至9点位置。
这一过程中，螺母前进距离精确控制在1.52mm（1/16英寸），确保卡套变形量处于最佳范围。若扭矩不足，可能导致密封不严；若扭矩过大，则可能引发卡套过度变形或管材压溃。
二、管材适配性：密封性能的物质基础
双卡套接头的密封可靠性不仅取决于自身结构，更与管材的物理特性密切相关。从管材材质、表面质量到尺寸精度，每个参数均需与接头设计严格匹配。
2.1 材质硬度匹配：避免“硬碰硬”损伤
卡套与管材的硬度差是确保密封形成的关键。若管材硬度过高（如某些合金钢管），可能导致前卡套无法切入或切入深度不足，形成泄漏通道；若管材硬度过低（如退火态铜管），则可能在卡套挤压下发生过度塑性变形，导致密封面回弹不足。典型匹配方案包括：
不锈钢系统：316L卡套配316无缝钢管，硬度差HV 100-150；
碳钢系统：20#碳钢卡套配20#精拔钢管，硬度差HV 50-100；
特殊工况：625合金卡套配625合金管，用于强腐蚀环境。
2.2 表面质量要求：微观缺陷的零容忍

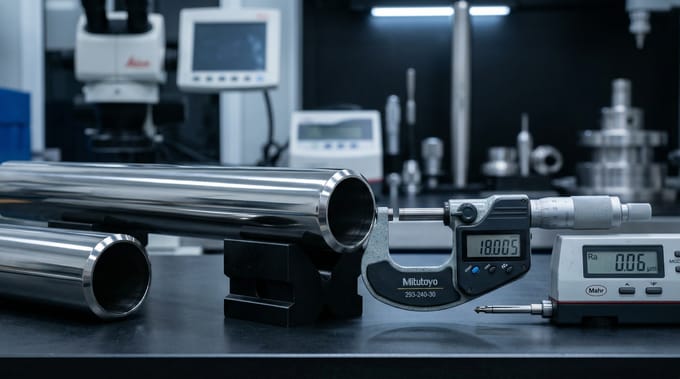

管材表面质量直接影响密封可靠性。任何划痕、凹坑或毛刺均可能成为泄漏起点。行业标准要求：
表面粗糙度：Ra≤0.8μm，且不得有超过卡套长度的纵向划痕；
清洁度：无油污、氧化皮或金属颗粒，避免污染密封面；
端部处理：需进行倒角（C=0.5-1.0mm）和去毛刺处理，确保顺利插入接头底部。
2.3 尺寸精度控制：公差带的严格界定
管材外径公差是影响密封性能的核心参数。若公差过大，可能导致卡套无法同时接触管材和接头本体，形成泄漏间隙。以Φ6mm管材为例：
标准公差：±0.05mm（普通级）；
高精度公差：±0.02mm（用于半导体行业）；
超差后果：外径偏大可能导致卡套无法完全插入；外径偏小则可能引发密封不严。
三、结构与管材的协同作用：密封系统的整体优化
双卡套接头的可靠密封并非结构与管材的简单叠加，而是通过精密设计实现两者的深度协同。这种协同作用体现在以下三个层面：
3.1 变形补偿机制：应对管材制造偏差
即使管材尺寸存在微小偏差，双卡套结构仍可通过弹性变形实现密封补偿。例如：
外径偏大：后卡套在推进过程中产生更大弹性变形，吸收多余尺寸；
外径偏小：前卡套在斜面挤压下更深入切入管材，确保密封接触面积；
椭圆度：双卡套的径向夹持力可自动修正管材圆度，消除偏心泄漏。
3.2 应力分布优化：延长密封寿命
传统单卡套接头的应力集中于刃口附近，易导致疲劳裂纹。双卡套结构通过以下方式优化应力分布：
前卡套：承担主要密封功能，其应力随变形深度逐渐衰减；
后卡套：提供均匀夹持力，将轴向应力转化为径向分布；
管材：在双卡套作用下产生双波浪变形，应力峰值降低50%以上。
3.3 环境适应性提升：从-196℃到648℃的宽温域密封
通过材料选择与结构设计的结合，双卡套接头可适应极端工况：
低温环境：采用316L不锈钢卡套，其韧脆转变温度低于-196℃，避免冷脆泄漏；
高温环境：选用625合金卡套，在648℃下仍保持足够强度和弹性；
腐蚀介质：C-276合金卡套可耐受浓度98%的硫酸，密封面无点蚀风险。
四、行业应用案例：密封可靠性的实践验证

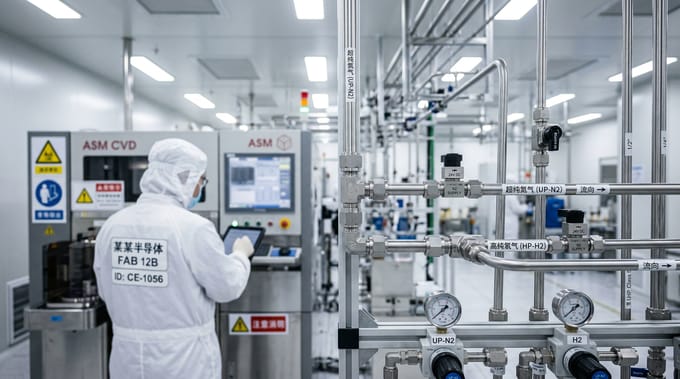

4.1 半导体制造：超纯气体输送系统
在芯片制造中，三氟化氮（NF₃）等特种气体的输送要求泄漏率≤1×10⁻⁹ atm·cc/s。某半导体企业采用双卡套接头连接Φ3mm PFA管，通过以下措施实现目标：
卡套设计：前卡套刃口角度优化至22°，减少气体分子渗透；
管材处理：采用电解抛光工艺，表面粗糙度Ra≤0.2μm；
安装控制：使用扭矩限制扳手，确保每个接头安装扭矩偏差≤5%。
系统运行3年后，泄漏检测未发现超标点，验证了双卡套接头在超纯环境中的可靠性。
4.2 航空航天：燃料输送管路
某型火箭燃料管路采用双卡套接头连接Φ10mm 321不锈钢管，需承受-180℃液氧环境和60MPa压力。解决方案包括：
卡套材料：选用低温韧性优异的321不锈钢，经深冷处理（-196℃×24h）；
管材制备：采用冷拔+退火工艺，确保管材晶粒度≤7级；
结构改进：在后卡套增加弹性支撑环，补偿低温收缩导致的应力松弛。
地面试验显示，接头在100次热循环后仍保持零泄漏，满足航天级可靠性要求。
五、未来趋势：智能化与材料创新驱动密封升级
随着工业4.0的发展，双卡套接头的密封技术正朝智能化、高性能化方向演进：
智能安装系统：集成扭矩传感器和激光定位装置，实现安装过程的实时监控与数据追溯；
纳米涂层技术：在卡套密封面沉积DLC（类金刚石）涂层，摩擦系数降低至0.05，延长使用寿命3倍；
复合材料应用：开发碳纤维增强卡套，在保持密封性能的同时减轻重量40%，适用于航空航天领域。
双卡套接头的可靠密封是结构工程、材料科学与精密制造的集大成者。其通过双卡套的变形协同、管材的精准适配以及两者的深度互动，构建起一道抵御压力、温度与腐蚀的多重防线。在未来，随着新材料与智能技术的融合，双卡套接头必将以更高的可靠性、更广的适应性，继续守护工业流体系统的安全运行。
