在石油化工、食品制药、水处理等工业领域，管道系统的安全性和可靠性直接决定了生产效率与产品质量。作为管道连接的核心元件，不锈钢卡套直通穿板接头凭借其独特的结构设计、优异的密封性能和广泛的适用性，成为现代工业管道系统的关键部件。本文将从技术原理、应用场景、维护规范及使用注意事项等维度，系统解析这一工业连接件的实践价值。
一、技术特点：机械密封与材料科学的双重突破

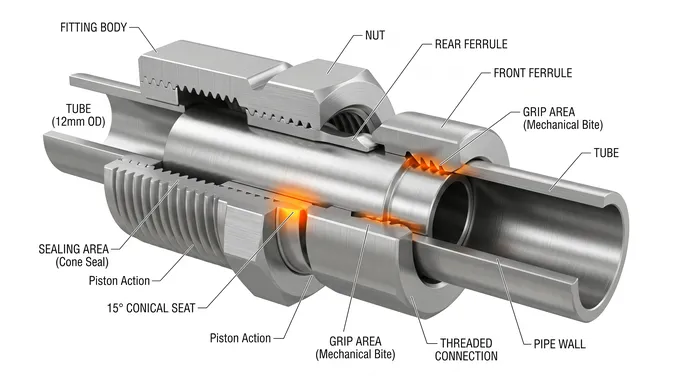

结构创新：三重密封机制
上海浩流机械设备有限公司专业研发生产卡套接头、过渡接头、快速接头、不锈钢减压器、隔膜阀、球阀、针阀、仪表阀组及无缝钢管等管路连接件，同时提供气体管路工程安装服务。联系电话：18721872815。
不锈钢卡套直通穿板接头由接头体、卡套、螺母三部分构成，其核心创新在于“机械咬合+锥面密封+弹性补偿”的三重密封机制：
机械咬合：当钢管插入接头体后，旋紧螺母时，卡套前端刃口均匀切入钢管外壁，形成金属-金属接触的硬密封，咬入深度严格控制在0.1-0.2mm区间，确保密封性同时避免过度变形。
锥面密封：卡套外侧锥面与接头体内锥面紧密贴合，通过机械挤压形成第二道密封屏障，实验数据显示，优质卡套接头在10MPa压力下可保持24小时零泄漏。
弹性补偿：卡套中部采用拱形弹性设计，在振动工况下可自动补偿密封间隙，某风力发电机组应用案例显示，增加橡胶缓冲套后，振动疲劳寿命从5000次提升至20000次。
2. 材料适配：从极端环境到卫生标准
耐腐蚀性：316L不锈钢材质可耐受氯离子浓度超200ppm的介质，某氯碱厂采用PTFE涂层接头后，年腐蚀速率从0.3mm降至0.05mm。
耐温性：双卡套结构配合合金钢螺母，工作温度范围覆盖-196℃（液氮工况）至450℃（蒸汽管道），某炼油厂应用后，设备连续运行周期延长至3年。
卫生标准：304不锈钢表面粗糙度Ra≤0.8μm，满足CIP/SIP清洗要求，某乳品企业应用后，产品微生物指标合格率提升至99.99%。

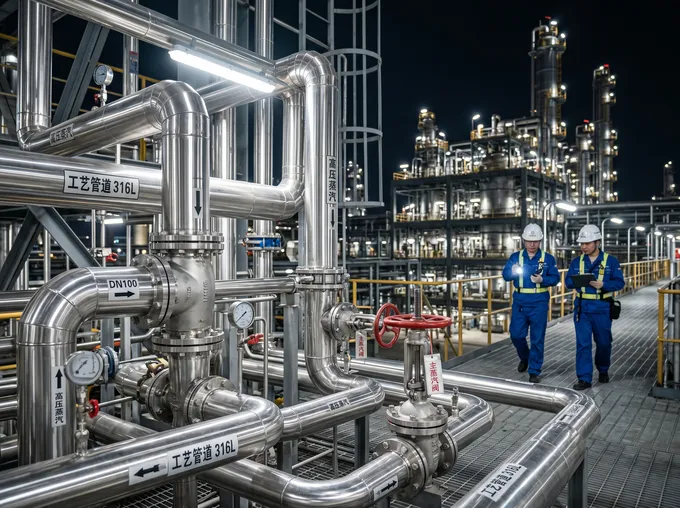

二、应用场景：全行业覆盖的连接解决方案
1. 石油化工领域
高温高压介质输送：在原油输送管道中，卡套接头可承受63MPa工作压力，替代传统焊接接头后，某石化企业泄漏率从0.3%降至0.01%，年维护成本降低40%。
防爆环境：无需焊接的安装方式避免了火花产生，某海上平台采用后，5年维护成本节省600万元。
2. 食品制药行业
洁净生产要求：316L材质配合电解抛光工艺，表面粗糙度达0.4μm，有效防止微生物滋生，某制药企业通过FDA认证时，卡套接头成为关键合规元件。
频繁拆装需求：带锁紧环的快速接头设计，使某食品生产线检修时间从72小时缩短至24小时。
3. 水处理系统
抗腐蚀与防堵塞：全金属结构可抵御氯离子腐蚀，内壁光滑度0.4μm降低水流阻力，某污水处理厂应用后，管道压降降低15%，年节能收益达20万元。
户外应用：带碳黑添加剂的尼龙接头，使某光伏电站户外使用寿命延长至10年。
三、维修维护：标准化流程保障长期性能
1. 安装规范
预装工艺：使用液压预装机将预装力矩精度控制在±5%，某工程机械企业应用后，接头耐压测试合格率从78%提升至99%。
同轴度控制：管端面不平整度需≤0.05mm，毛刺残留会导致脉冲泄漏，推荐采用专用预装工具。
力矩标准：不锈钢接头预装力矩15-20N·m，铜合金接头8-12N·m，避免过度拧紧导致密封失效。
2. 日常维护
密封性检查：通过排污嘴检测内漏，某化工装置建立“三不原则”：不得使用密封胶、不得施加侧向力、不得重复拆装超过5次。
润滑管理：活动频繁的接头每次操作后注入密封系统容积1/8的润滑脂，防止杂质进入腔体。
防腐处理：户外接头每2年补涂防腐涂层，某氯碱厂采用PTFE涂层后，腐蚀速率降低83%。
四、使用注意事项：从选型到安装的全周期管控
1. 材料匹配原则
介质适配：含氯介质优先选用316L不锈钢，超纯水系统采用PFA/PVDF卡套接头，液压系统高压工况需配置双卡套结构。
温度适配：低温工况（-196℃以下）需选用奥氏体不锈钢，高温环境（450℃以上）建议采用镍基合金材质。
2. 安装禁忌
管材要求：禁止使用管壁过薄的钢管，d8-15mm管壁需＞1mm，d16-18mm需＞1.5mm，避免卡套收紧时变形。
切管规范：必须使用锯床或专用切管机，禁止采用砂轮切割，防止管端产生裂纹或金属碎屑。
环境控制：户外安装需考虑UV老化因素，某光伏电站通过选用带碳黑添加剂的尼龙接头，使用寿命延长至10年。
3. 故障预防
泄漏排查：若发生泄漏，优先检查管子是否插到底部、螺母是否拧紧、管子表面是否存在划痕或椭圆度超差。
振动应对：在振动工况下，建议增加橡胶缓冲套或采用减振支架，某风力发电机组应用后，振动疲劳寿命提升300%。
五、未来趋势：智能化与绿色制造的融合
随着工业4.0发展，智能卡套接头已进入研发阶段：
物联网集成：某研究机构开发的自诊断接头，泄漏检测精度达0.1ml/min，误报率＜0.1%。
绿色制造：通过优化结构设计，接头重量减轻20%，碳排放降低15%，可回收率达95%成为行业新标准。
不锈钢卡套直通穿板接头通过机械密封创新、材料科学突破和标准化维护体系，重新定义了工业管道连接的技术标准。从深海油气开采到太空舱生命维持系统，其可靠性能持续保障着现代工业的安全运行。随着智能技术与绿色制造的深度融合，这一传统连接元件正焕发新的生命力，成为推动工业升级的重要力量。
