在精密复杂的工业管道系统中，连接件虽小，却是决定整个系统生死存亡的“命门”。一旦接头失效，轻则导致介质跑冒滴漏、设备停机，重则引发安全事故。在众多连接方案中，不锈钢卡套接头凭借其耐腐蚀、耐高压、可重复拆装的卓越特性，成为了油、气、水等介质输送的首选组件。
然而，面对市场上最常见的304与316两种材质，许多工程师在选型时常常陷入纠结：它们到底有何区别？差价背后隐藏着怎样的性能鸿沟？今天，我们将从产品特点、工作原理、应用场景及使用规范四个维度，为您全方位深度解析304与316不锈钢卡套接头的核心差异。
一、 产品特点：材质基因决定核心性能
材质是接头性能的基石。304与316的根本差异，在于其化学成分的微调，而正是这微小的改变，造就了截然不同的物理与化学特性。
1. 化学成分与耐蚀性：基础防护 VS 终极铠甲
304不锈钢：含有18%铬（Cr）和8%镍（Ni）。它通过在表面形成一层致密的氧化铬钝化膜来实现基础耐腐蚀性，足以应对绝大多数常规工业环境。然而，它的软肋在于含氯离子环境（如海水、融雪剂、高浓度消毒液）。在这些工况下，304极易发生点蚀，长期服役可能导致钝化层彻底破损。
316不锈钢：在304的配方基础上，注入了2-3%的钼（Mo）元素。钼的加入堪称神来之笔，它能显著抑制钝化膜在氯环境中的溶解，使其耐点蚀当量数（PREN）直接跃升至24以上。这使得316接头拥有了强大的抗氯离子侵蚀能力，成为海洋工程、食品制药等严苛环境的不二之选。
2. 机械性能：强度相当，韧性有别
强度与延展性：两者的抗拉强度均能达到520MPa以上，但在极端温度下的表现却大相径庭。316因钼元素的加持，低温韧性更为优异。例如在-40℃至120℃的汽车燃油系统中，316接头能保持极佳的密封稳定性；而304接头在极寒条件下，可能因材料脆化而埋下泄漏隐患。
加工硬化特性：值得注意的是，316不锈钢的加工硬化率明显高于304。这意味着在冷成型（如卡套刃口冷挤压）时，316对工艺控制的要求更为苛刻。必须通过闭环力-位移控制设备，确保壁厚减薄率不超过8%，否则极易因过度硬化引发脆性断裂。
3. 表面处理与卫生标准：工业级 VS 食品级
304不锈钢：常规表面粗糙度为Ra≤0.8μm，这对于一般工业流体的清洁需求绰绰有余，但若用于食品或制药领域，微观下的粗糙表面仍存在微生物滋生的风险。
316不锈钢：通常会采用高级别的电解抛光工艺，将表面粗糙度极限压低至Ra≤0.4μm，完全符合FDA严格标准，有效抑制细菌与生物膜附着。
二、 工作原理：结构共性下的细节演进
无论是304还是316，卡套接头的基础密封逻辑是相通的，但316在高端应用中往往伴随着结构与工艺的进一步强化。
1. 基础密封机制：机械咬合+锥面密封
两者的安装过程都是一场精密的金属冷变形物理反应：
钢管插入：无缝钢管插入卡套内，前提是必须确保端面垂直度≤0.5°。
螺母锁紧：随着螺母的旋紧，卡套前端外侧被迫与接头体锥面紧密贴合，同时内刃均匀切入钢管管壁，形成坚不可摧的金属冷变形密封。
应力分布：这种轴向压紧的设计，使得应力分布极为均匀，彻底消除了传统焊接接头因热应力集中而导致的开裂风险。
2. 316材质的工艺强化：向极限挑战

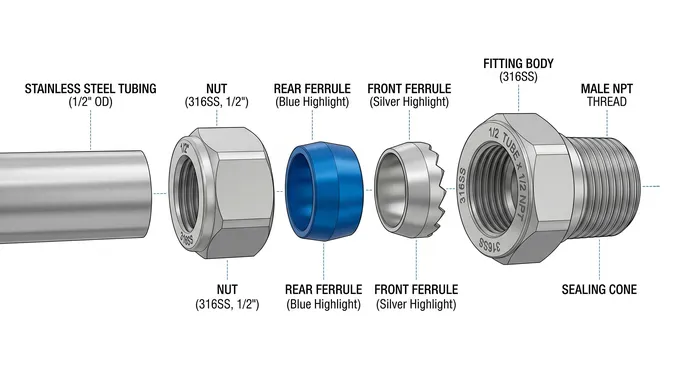

双卡套设计：在316接头的高端序列中，普遍采用前后双卡套组合。前卡套专职密封，后卡套负责提供强有力的固定支撑。通过螺母锁紧实现三重密封保障，大幅延长了高振动管路的服役寿命。
自紧效应：在超高压工况下，介质压力会作用于卡套背部，产生的径向分力使得密封比压呈线性增加，形成巧妙的“自紧机制”。这种设计让优质的316接头在350bar脉冲压力下，循环寿命能超过20万次，远超行业常规标准。
三、 应用场景：材质特性驱动需求分化
了解了特性与原理，我们在实际选型时就能做到“对号入座”，避免性能过剩或材质不达标。
1. 304不锈钢卡套接头：常规工业的性价比之王
常规工业领域：在非高氯环境的汽车制造、普通石油化工、气动控制管路中，304接头是绝对的主力军。它能以较低的成本替代传统焊接接头，大幅降低安装与后期维护成本。
中低跨度温控环境：在-40℃至120℃的常规温度区间内（如常规燃油管路），304接头表现稳定，其耐燃油腐蚀特性足以防止接头老化开裂。
2. 316不锈钢卡套接头：极端工况的定海神针
高氯腐蚀环境：海洋工程、海上钻井平台、沿海化工装置的克星就是盐雾和海水。316接头凭借高抗点蚀能力，能将高腐蚀环境下的管道泄漏率降至冰点。
高纯介质输送：在半导体制造的特气管路、生物制药的纯化水系统中，经过内壁电抛光处理的316接头，能满足超低颗粒残留的极致要求。
极端温压工况：无论是-196℃的超低温（如液氮、LNG输送），还是高达450℃的高温环境，316接头凭借低碳设计与钼元素的稳定性，依然能实现零泄漏运行。
四、 避坑指南：三分材质，七分安装
再好的材质，如果安装不规范，依然会功亏一篑。材质的差异，也决定了它们在操作规范上的不同侧重。
1. 安装共性要求（划重点）
管材准备：严禁使用砂轮锯粗暴切割！必须使用专业切管机械，确保端面垂直度≤0.5°，并彻底清除内外毛刺与金属碎屑，否则极易划伤密封锥面。
预装配检查：完成初步锁紧后，务必拆下接头体检查。必须看到卡套刃边切入管壁形成的可见突起带填满卡套端面空间，且卡套在管子上可轻微旋转但绝对不能有轴向位移。
2. 316材质的特殊规范
冷加工控制：对于高硬度的316管路，强烈建议使用专用冷挤压预装设备，严禁手工乱敲乱砸导致壁厚不均，从而引发微观裂纹。
材质追溯：高端项目应优先选择提供EN 10204 3.1原厂材质证书的供应商，必要时使用便携式光谱仪（PMI）进行实测，确保钼含量偏差在±0.05%以内，谨防“假316”混入。
3. 304材质的局限提示
氯环境禁忌：切记，远离海水、融雪剂及高盐雾环境！如果非用不可，必须建立高频次的腐蚀监测机制并定期强制更换。
防范低温脆性：在低于-40℃的极寒环境中，需谨慎评估304的冲击韧性，涉及承压安全时，请果断升级为316L或双相不锈钢。
五、 结语：选型需以工况需求为导向
总而言之，304与316不锈钢卡套接头并没有绝对的优劣之分，只有“是否匹配工况”的区别。304接头以其出色的性价比，牢牢占据着常规工业市场的半壁江山；而316接头则凭借其在抗腐蚀、耐极限温压及高洁净度方面的硬核实力，成为了高端制造与恶劣环境下的首选。
作为工程技术人员，在实际选型时，切忌盲目追求高配置，也不能为了压缩成本而牺牲安全底线。唯有综合考量介质成分、温度压力范围、系统清洁度要求及全生命周期成本，才能选出最具性价比的管路连接方案。
? 工程师互动时间 ?
你在实际项目现场中，遇到过因为接头材质选型错误而导致的“坑”吗？或者在卡套接头安装时有什么独门秘籍？欢迎在评论区留言分享你的实战经验！
关注我们，持续获取更多硬核工业零部件选型指南与前沿工程技术干货！您的每一次转发，都是对工业严谨精神的传递。
