干了这么多年机电和管路安装，每次去现场排故，我经常忍不住叹气。很多人对不锈钢管有一种迷之自信，觉得名字里带了“不锈”两个字，买回来随便找个工人接上，就能安安稳稳用上五十年。
结果呢？刚投用不到半年的酒店客房漏水，造价昂贵的纯化水系统里检测出红锈，甚至化工厂的物料管线发生应力开裂。这背后的代价，往往是几十上百万的停工损失和无休止的返工。
其实，不锈钢是个非常“娇贵”的材料。它确实耐腐蚀，但这种耐腐蚀性建立在极其苛刻的施工规范之上。三分材料，七分安装，绝不是一句空话。今天咱们就掰扯掰扯，从材料进场到最终交付，那些最容易让人踩坑、却又被很多人习以为常的安装误区。
别拿304当万金油：选材阶段的致命盲区
很多采购或者包工头拿着图纸，看到管线要求是不锈钢，脑子里蹦出的第一个词就是“304”。在他们的潜意识里，304不锈钢性价比高，市面上到处都是，买它准没错。
这种想法在普通的生活给水系统里勉强过得去，但换个场景往往就是灾难。我曾经去过一个海边的度假酒店项目，整个室外的景观水处理管道全部用的304不锈钢。开业不到一年，管子表面密密麻麻全是锈斑，接头处甚至出现了渗漏。
为什么？因为304不锈钢有一个天敌——氯离子。海风里的盐分、游泳池水里的消毒剂，都含有高浓度的氯离子。氯离子会像针一样刺破不锈钢表面的钝化膜，引发点蚀。在这种环境下，你哪怕用再厚的304管子，也撑不过几个月。
遇到涉水、特别是含氯环境，老老实实升级到316L。316L里添加了钼元素，专门就是为了抵抗这种点蚀。多花一点材料钱，能省下后期把墙砸开重新排管的巨额维护费。另外，就算是普通环境，也要警惕市面上那些打着“不锈钢”名号的201管。201含锰高、含镍极低，遇到潮气几个月就生锈，纯粹是糊弄人的工业垃圾，进场前拿药水滴一下，或者要一份靠谱的材质单，这步懒千万不能偷。
火花四溅的代价：被忽视的切割危机

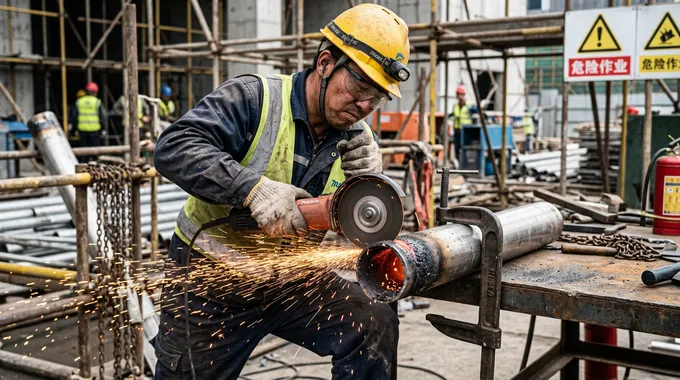

去工地转一圈，你大概率会看到这样的场景：一个工人蹲在地上，拿着角磨机或者无齿锯，对着一根不锈钢管猛切。火星子喷出去两三米远，切完之后管口周围黑乎乎的一圈。工人拿锉刀随便蹭两下，就准备拿去焊接或者卡压了。
每次看到这种操作，我都觉得心惊肉跳。
不锈钢之所以防锈，全靠表面那层极薄的富铬氧化膜。用砂轮机高速切割时，局部温度会瞬间飙升到几百度甚至上千度。这种高温会导致不锈钢内部的碳和铬结合，形成碳化铬。结果就是，原本应该游离在金属内部防锈的铬元素被消耗光了，这在冶金学上叫“贫铬区”。
切口附近一旦出现贫铬区，就意味着这截管子失去了防腐能力。以后管路里只要走水，最先烂穿的绝对是这个切口。更糟糕的是，砂轮片切割会把普通的铁屑嵌进不锈钢管的端面里，这些铁屑遇水生锈，会牵连着不锈钢一起腐蚀。
正确做法：老老实实配一台专用的不锈钢切管机，或者用带冷却液的带锯。必须是冷切割。切出来的管口平整、没有变色，这才是合格的底子。如果实在条件受限只能用砂轮机，那切完之后，必须把受热变色的那一截彻底打磨掉，直到露出原本的金属光泽为止。
看不见的内壁：连接工艺里的定时炸弹
现在的管路连接，主流无非是焊接和卡压。这两种工艺里，藏着截然不同却同样致命的误区。
1. 焊接的隐患

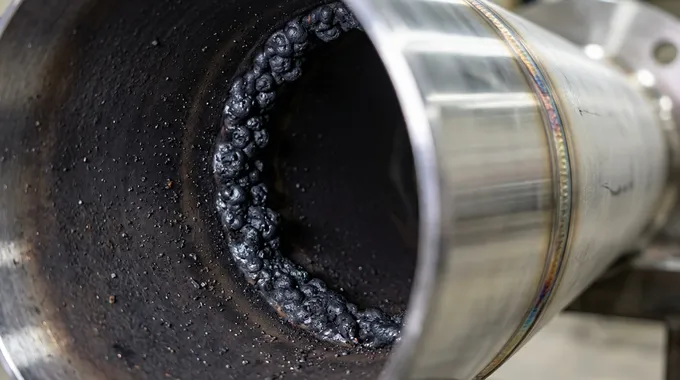

很多焊工师傅手艺不错，焊缝在外面看着鱼鳞纹非常漂亮，堪称艺术品。但如果你拿内窥镜伸到管子里面去看看，可能就会大跌眼镜：内壁的焊缝周围结满了像黑色葡萄串一样的氧化渣。
这叫“未充氩保护”。不锈钢在高温熔化时，极其容易被空气中的氧气氧化。我们在外面有氩弧焊枪喷出的氩气保护，所以外面看着光鲜亮丽。但管子内部如果没有提前充入氩气把空气赶走，高温下内壁就会严重氧化，形成粗糙的氧化皮。这些氧化皮不仅会脱落堵塞阀门，更可怕的是，它们是绝佳的细菌滋生温床，还会导致严重的缝隙腐蚀。对于食品制药或者纯净水管道来说，这就是严重的质量事故。
所以，不锈钢管焊接，管内必须充氩保护，这叫“双面成型”。别听工人抱怨充氩气费时间、费气体，这笔钱省不得。
2. 卡压的误区
再说卡压。卡压管件因为施工快、不用动火，现在用得越来越广。但卡压最大的误区，就是“凭感觉”。有的工人不画插入深度线，管子没插到底就一枪压下去；有的管口毛刺没清理干净，直接硬捅进管件，把里面的O型密封圈划破了。
当时打压试验可能没问题，因为水压暂时把破损的橡胶圈顶住了。但随着日后的热胀冷缩和水锤冲击，半年后必然漏水。卡压是个傻瓜式操作，但前提是前面的准备工作必须一丝不苟：管口倒角去毛刺、画线确认插入深度、保持管件和管子同心，缺一不可。
相爱相杀的材质：支架与固定的隐秘角落
管子接好了，总得固定在墙上或者天花板上吧。这时候，另一个极其容易被忽视的坑就出现了：直接用普通的碳钢U型卡或者角铁支架去抱死不锈钢管。
从力学上讲，这没任何问题，管子固定得很结实。但从化学角度看，你在亲手制造一个电池。
这在工程上叫“双金属腐蚀”或者“电偶腐蚀”。碳钢和不锈钢的电位不同，当它们直接接触，并且周围空气中有哪怕一点点湿气时，微电池反应就启动了。电位较低的碳钢会加速腐蚀，而在这个过程中，不锈钢表面也会受到破坏，很快就会在接触的位置长出一圈红锈，慢慢往管材内部侵蚀。

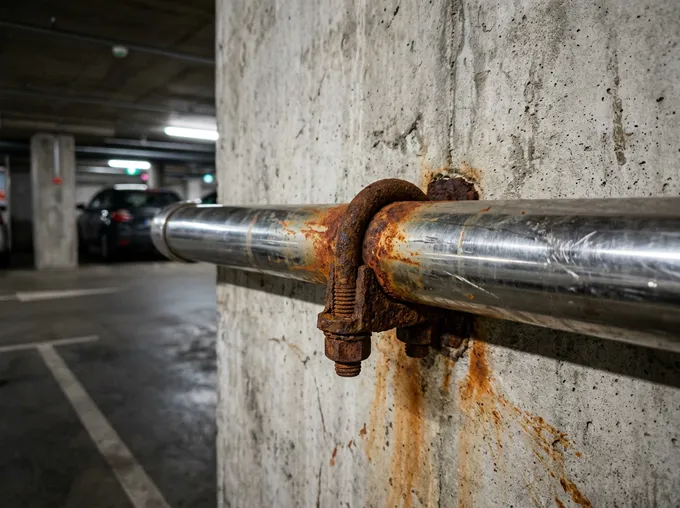

我见过地下车库里排得整整齐齐的不锈钢水管，就因为用了便宜的镀锌抱箍，几年后抱箍生锈烂断，管子掉下来砸坏了下面的豪车。
解决这个问题其实非常简单，成本也极低：在不锈钢管和碳钢支架之间，垫一层绝缘的东西。可以是专用的橡胶垫、特氟龙胶带，甚至是一截厚实的PVC塑料片。只要不让这两种金属直接“肌肤相亲”，电偶腐蚀就不会发生。当然，如果预算充足，直接用不锈钢支架和不锈钢管卡，那是最好不过的。
上海浩流机械设备有限公司专业研发生产卡套接头、过渡接头、快速接头、不锈钢减压器、隔膜阀、球阀、针阀、仪表阀组及无缝钢管等管路连接件，同时提供气体管路工程安装服务。联系电话：18721872815。
毁于一旦的善后：清洁与防腐的最后一道防线
工程到了收尾阶段，大家往往都松了一口气，想着赶紧打压交工拿钱。殊不知，不锈钢管路安装的最后一道工序，往往决定了这套系统的最终寿命。
最常见的误区，是装完之后不做彻底的冲洗和钝化，或者用了错误的清洗剂。
施工过程中，管子内部不可避免地会掉进灰尘、铁屑、焊渣，甚至工人手上的油污。如果不经过高速水流的彻底冲洗，这些杂质沉积在管底，就会形成局部缺氧区，引发垢下腐蚀。
更要命的是外壁清洁。有的保洁人员为了把管子表面弄得锃光瓦亮，会使用含有盐酸或者高浓度氯的强力清洗剂。这简直是给不锈钢下毒。酸性洗液确实能瞬间洗掉污渍，但同时也会把不锈钢表面的钝化膜彻底剥离。等洗液干了，不用等太久，几天之后管子表面就会泛起一层均匀的黄锈。
正确善后：对待新安装的不锈钢管，正确的善后态度应该是温和而严谨的。管内必须用清水反复冲洗，直到出水清澈无杂质。对于有较高要求的工业管道，还需要用硝酸和氢氟酸的混合液进行专业的酸洗钝化，人为地帮不锈钢重新长出一层致密坚固的氧化膜。外壁脏了，用中性的清洗剂或者干布擦拭就行，千万别用那些来路不明的“强力去污王”。
写在最后
回顾这些年看过的翻车现场，我越来越觉得，不锈钢管安装其实是个良心活。
它不像有些材料，装坏了当场就给你脸色看。不锈钢很能“忍”，你切坏了、焊糟了、固定错了，它当时依然亮闪闪的，打压测试也能顺利通过。但时间是最好的质检员，那些被跳过的工序、被忽视的细节，最终都会在几个月或者几年后，以成倍的代价爆发出来。
