在工业自动化和过程控制领域，仪表管接头虽然体积小巧，却扮演着至关重要的角色。它不仅是连接仪表与管道的"桥梁"，更是确保测量精度、系统安全的关键部件。选错一个接头，可能导致泄漏、测量误差甚至安全事故。
今天，我们就来全面解析仪表管接头的类型、选型要点和安装技巧，帮助工程师和技术人员做出更明智的选择。

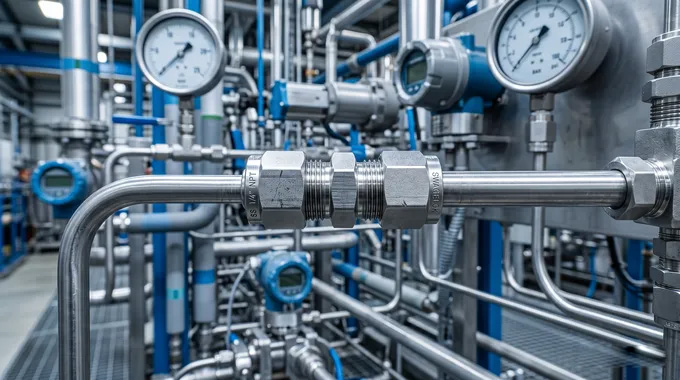

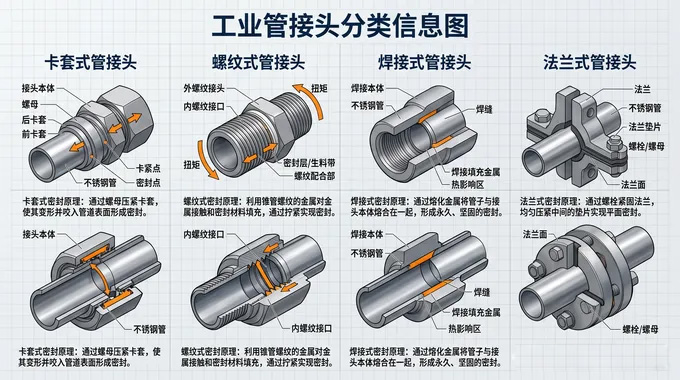

一、仪表管接头的主要类型
1. 卡套式接头（Compression Fitting）
工作原理：通过螺母压紧卡套，使卡套产生径向收缩，紧紧抱住管子外壁，同时卡套前端与接头本体形成密封。
优点：
安装简便，无需焊接
可重复拆卸使用
适用于中小口径管道（通常Φ6-Φ25mm）
密封性能好，耐压可达60MPa以上
适用场景：仪表引压管、气动管路、液压系统等中高压场合
常见材质：304/316不锈钢、碳钢、铜合金
2. 螺纹式接头（Threaded Fitting）
工作原理：通过内外螺纹配合实现连接，通常需要缠绕密封带或涂抹密封胶来保证密封性。
分类：
NPT螺纹（美国标准锥管螺纹）：依靠螺纹锥度实现密封
BSP螺纹（英国标准管螺纹）：分为平行螺纹（G系列）和锥形螺纹（R系列）
M螺纹（公制螺纹）：需配合O型圈或垫片使用
优点：结构简单，成本低廉；规格齐全，通用性强；适用于各种口径
缺点：反复拆卸后密封性能下降；需要定期维护检查
适用场景：低压仪表连接、临时测试点、维修频繁场合
3. 焊接式接头（Welded Fitting）
工作原理：通过焊接将接头与管道永久连接，分为对焊和承插焊两种形式。
优点：连接强度高，可靠性好；无泄漏风险，适合高危介质；结构紧凑，占用空间小
缺点：不可拆卸，维护困难；需要专业焊接技能和设备；高温可能影响材料性能
适用场景：高温高压蒸汽、有毒有害介质、永久性安装场合
4. 法兰式接头（Flange Fitting）
工作原理：通过两个法兰盘配合螺栓紧固，中间加垫片实现密封。
优点：承压能力强，可达数百兆帕；便于拆卸和维护；适用于大口径管道
缺点：体积大，重量重；成本较高；需要较大安装空间
适用场景：大型仪表进出口、主管道连接、需要频繁检修场合
5. 快装式接头（Quick Connect Fitting）
工作原理：采用弹簧卡扣、推拉锁紧等机构，实现快速连接和断开。
优点：操作快捷，单手即可操作；适合频繁插拔场合；部分型号支持带压插拔
缺点：承压能力相对较低；成本高于传统接头；长期使用后卡扣可能疲劳
适用场景：便携式仪表、测试设备、需要快速更换的场合
6. VCR接头（VCR Face Seal Fitting）
工作原理：采用金属对金属的面密封设计，通过精确加工的密封面实现零泄漏。
优点：超高密封性能，适合真空和高纯介质；耐高温，可达600°C以上；抗振动性能优异
缺点：加工精度高，成本高；对安装扭矩要求严格；密封面易受损，需谨慎 handling
适用场景：半导体行业、高纯气体、真空系统、核工业
二、工况选择的关键因素
选择合适的仪表管接头，需要综合考虑以下关键因素：
1. 工作压力
低压（<1.6MPa）：螺纹式、快装式均可
中压（1.6-10MPa）：卡套式、法兰式
高压（10-60MPa）：高品质卡套式、VCR接头
超高压（>60MPa）：专用高压接头、焊接式
选型建议：工作压力应不超过接头额定压力的70%，留有安全余量。
2. 工作温度
常温（-20~100°C）：大多数材质均可
中温（100~300°C）：316不锈钢、高温密封材料
高温（300~600°C）：Inconel合金、VCR接头
低温（<-20°C）：低温不锈钢、避免使用橡胶密封
注意：温度变化会引起热胀冷缩，需要考虑接头的热补偿能力。
3. 介质特性
腐蚀性介质：酸性选用316L不锈钢/哈氏合金/PTFE密封；碱性304/316可用；氧化性避免用铜合金。
易燃易爆介质：必须选用防爆认证接头，优先焊接式或VCR接头，定期检查。
高纯介质：选用电抛光内表面接头，VCR接头是理想选择，安装前需彻底清洗。
粘稠或含颗粒介质：避免死角，考虑自清洁设计，定期维护。
4. 振动环境
轻微振动：卡套式、螺纹式（加防松措施）
中等振动：卡套式配防振支架
强烈振动：焊接式、VCR接头
脉动压力：选用柔性连接或缓冲装置
5. 安装空间与维护需求
空间受限：选择紧凑型接头（90°弯头、三通）；空间充裕：可选法兰式；狭小位置：快装接头。
维护频率：无需维护选焊接式；偶尔维护选卡套/法兰式；频繁维护选快装/螺纹式。
三、安装要点与注意事项
正确的安装是确保接头性能的关键，以下是各类接头的安装要点：

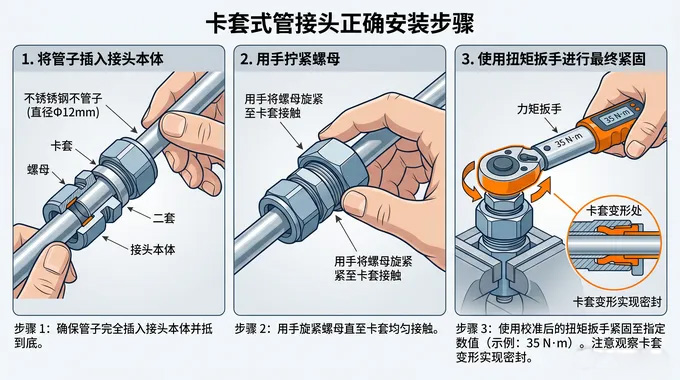

卡套式接头安装步骤
准备工作：检查管径，确保切口平整无毛刺，清洁内部。
装配顺序：套入螺母、卡套，管子插到底，手拧紧螺母。
紧固扭矩：用扭矩扳手按规定紧固（通常预紧1/4圈，再紧固1-1.5圈）。
检验方法：目视检查变形，进行压力测试，标记位置。
常见错误：
❌管子未插到底就紧固
❌过度紧固导致卡套损坏
❌重复使用已变形的卡套
❌不同品牌卡套混用
螺纹式接头安装要点
螺纹处理：清理杂质，NPT缠绕2-3圈PTFE密封带，方向与旋向一致。
紧固方法：手拧入后扳手紧固1-2圈，避免过度损伤。
注意事项：密封带勿塞入根部，液体可用密封胶，拆卸需换密封材料。
通用安装注意事项
✓确认接头规格、材质符合要求，无损伤缺陷，核对压力温度等级。
✓保持环境清洁，避免恶劣天气露天安装。
✓使用合适专用工具，定期校准扭矩扳手，禁止管钳直接夹持本体。
✓安装后执行压力测试（通常为工作压力的1.5倍），检查泄漏并记录。
四、常见问题与解决方案
问题1：接头泄漏
可能原因：扭矩不当、密封面损伤、管子椭圆度超标、温度导致松动。
解决方法：重新按规定扭矩紧固、清洁更换密封件、更换管子、增加防松措施。
问题2：卡套断裂
可能原因：管子硬度不适、未插到底、过度紧固、振动疲劳。
解决方法：选用合适管子、严格按步骤操作、使用扭矩扳手、增加减振。
问题3：螺纹咬死
可能原因：电化学腐蚀、缺乏润滑、过度紧固、螺纹损伤。
解决方法：不同材质配合/用防咬合剂、涂抹润滑剂、控制扭矩、修复螺纹。
问题4：接头腐蚀
可能原因：材质不当、介质腐蚀性强、缝隙腐蚀、环境恶劣。
解决方法：选用耐腐蚀材质、表面涂层保护、消除缝隙、定期检查更换。
五、维护保养建议
日常检查：目视检查外观有无异常，检查泄漏迹象，监测压力和温度变化，记录运行参数。
定期维护：每6-12个月进行全面检查，重新紧固松动接头，更换老化密封件，清洁表面。
预防性更换：达到寿命及时更换，发现轻微泄漏立即处理，关键部位建立档案，备件充足。
仪表管接头虽小，却关乎整个系统的安全稳定运行。正确选择接头类型、充分考虑工况条件、严格按照规范安装，是确保仪表系统可靠性的三大要素。
希望本文能帮助您更好地理解和应用仪表管接头技术。在实际工程中，还需结合具体情况进行综合判断，必要时咨询专业技术人员的意见。
记住：安全无小事，细节定成败。每一次规范的安装，都是对安全生产的最好保障。
